主轴箱固定型CNC自动车床

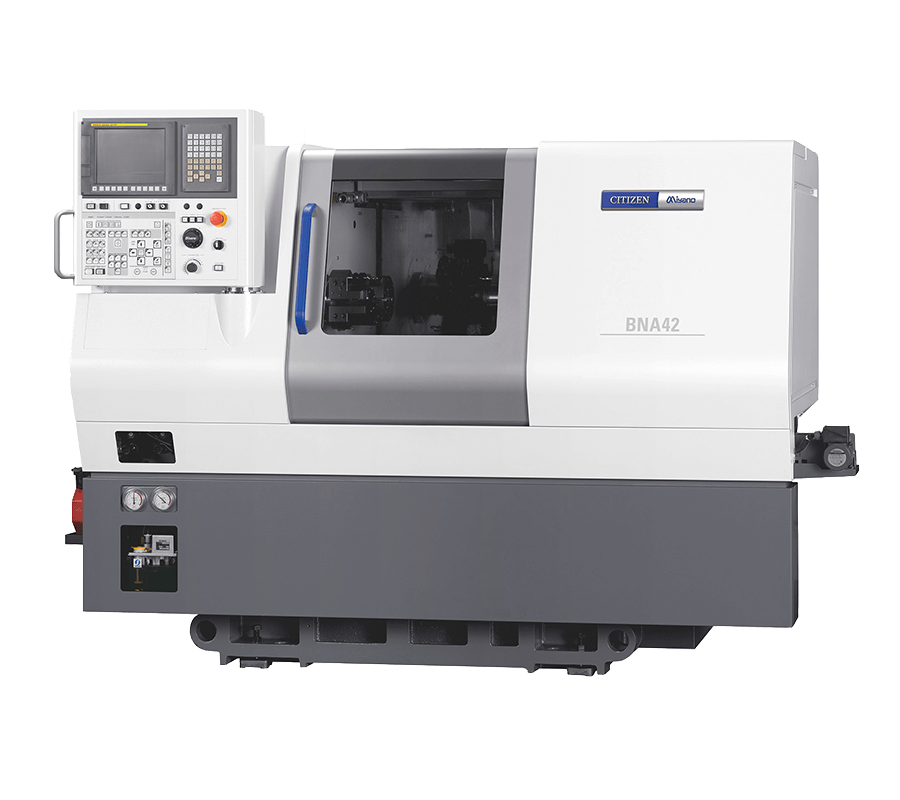

Miyano BNA42DHY
以省空间和高功能作为概念。进一步实现了复杂形状工件的加工
几乎全部滑台都采用方形磨合滑台。面接触的滑动面刚性和衰减性出色，能完成强力切削。还对切削工具的高寿命化做出贡献。

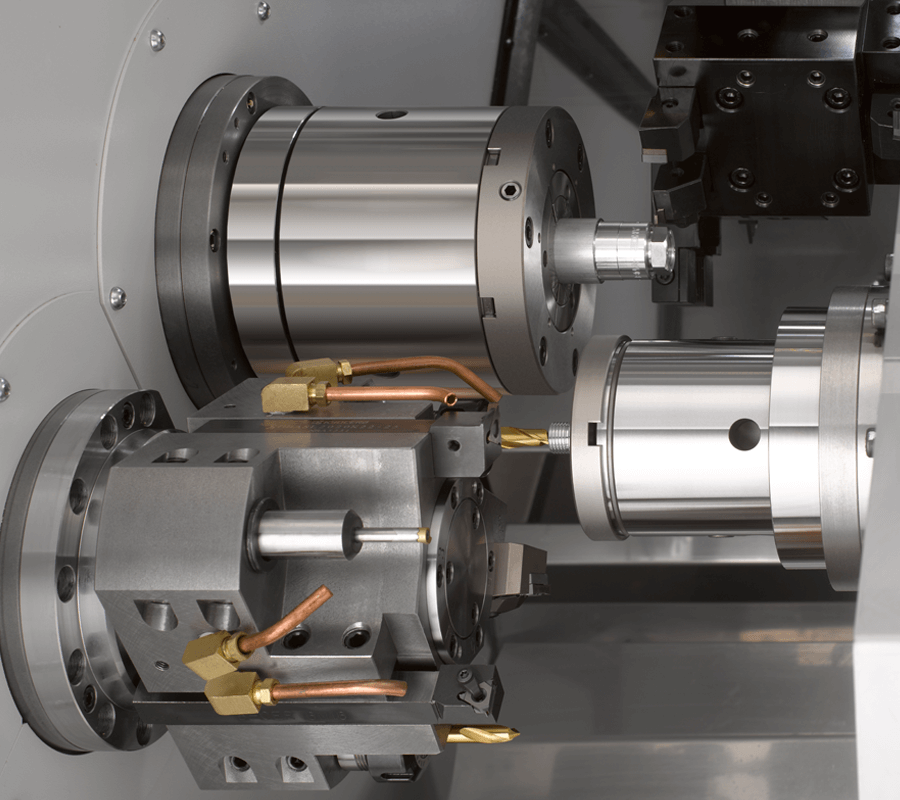

利用主刀塔和小型副主轴的左右同步加工以及双车削刀座进行重叠加工，大幅缩短加工时间

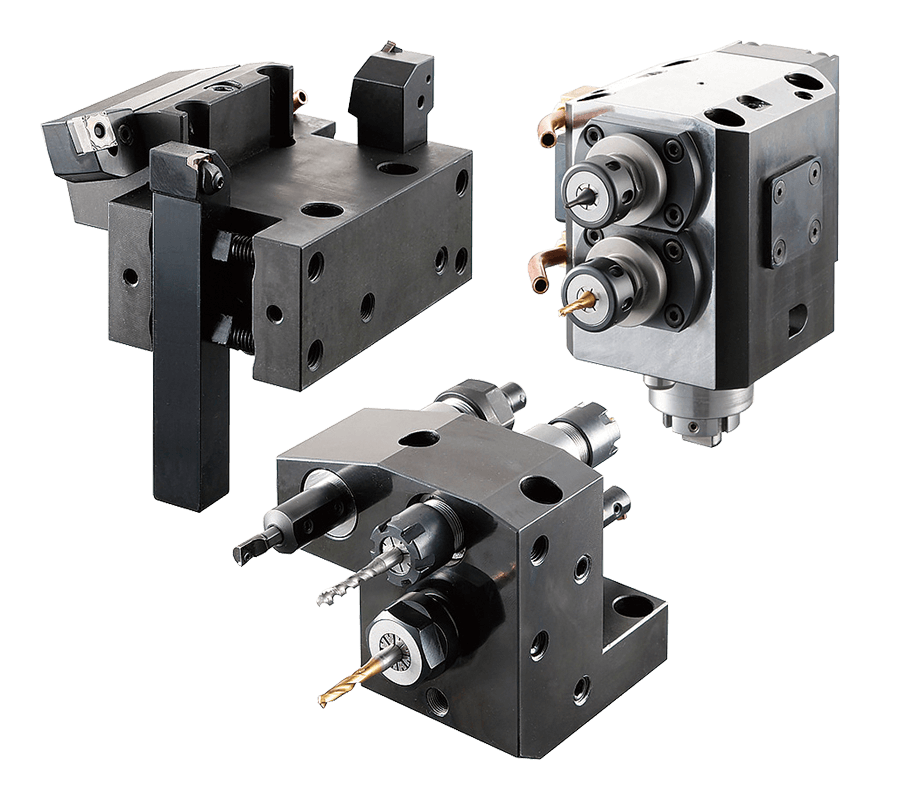

半切割结构、单刀位可搭载复数旋转刀具的安装台可解决刀具不足的问题
| 型号 | BNA-42DHY3 | ||
|---|---|---|---|
| 加工能力 & 夹具系统 | 棒材最大加工直径 | SP1/SP2 | ø42/ 34mm |
| 最大加工长度 | 100mm | ||
| 液压卡盘 | SP1/SP2 | 5"/ 4" | |
| 弹簧筒夹 | SP1/SP2 | 静止型 | |
| 主轴 | 主轴端 | SP1/SP2 | 特殊平头 |
| 主轴马达(15分 既定/连续) | SP1 | 7.5/ 5.5kW | |
| SP2 | 5.5/ 3.7kW | ||
| 主轴旋转速度 | SP1 | 60～6,000 min-1 | |
| SP2 | 50～5,000 min-1 | ||
| 刀具台 | 刀具台形式 | SP1 | 8角转塔 |
| SP2 | 6角转塔 | ||
| 刀柄高度 | □20mm | ||
| 开孔钻头刀柄部直径 | ø25mm | ||
| 分度夹紧方式 | AC 伺服马达 & 齿牙盘 | ||
| 移动行程 | X1轴 | 140mm | |
| Z1轴 | 235mm | ||
| Y轴 | 70mm(±35) | ||
| X2轴 | 140mm | ||
| Z2轴 | 360mm | ||
| 分度时间 | 0.2Sec./1St. | ||
| 旋转刀具驱动Unit | 旋转刀具最大安装数 | SP1/SP2 | 8/ --- |
| 刀具主轴旋转速度 | 50～5,000 min-1 | ||
| 刀具主轴马达 | 2.8/ 1.0kW | ||
| 机床大小 | 机床高度 | 1,700mm | |
| 所需面积 | 2,350×1,450mm | ||
| 机床重量 | 3,100kg | ||
