Products Center

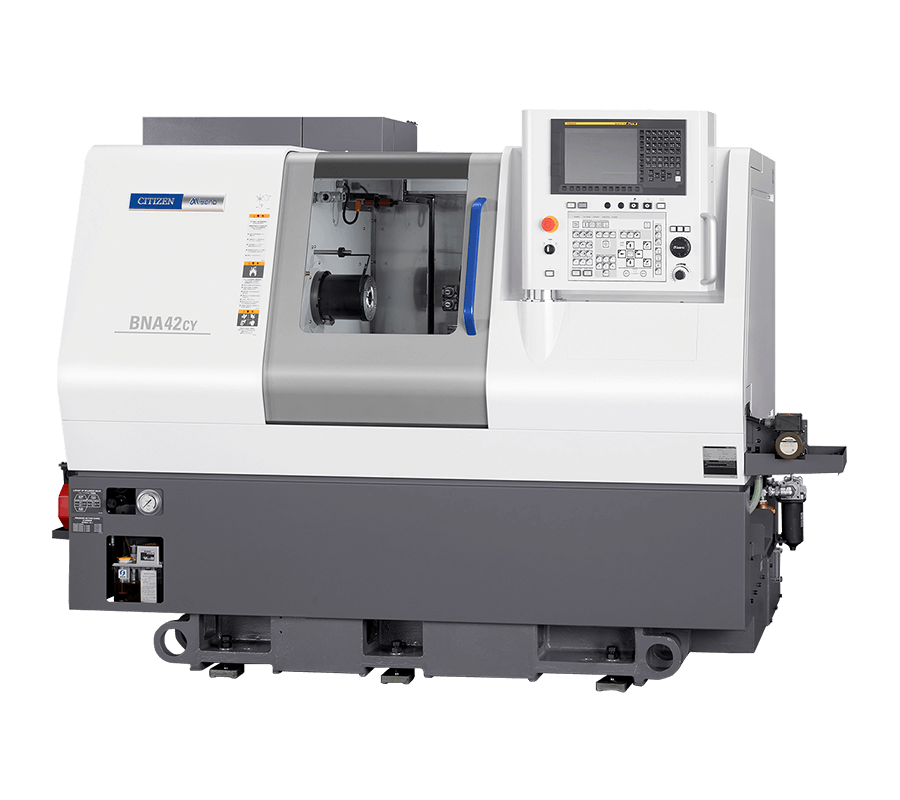

可以作为卡盘车床应用的CY型
以“棒料&卡盘”为概念进行开发。

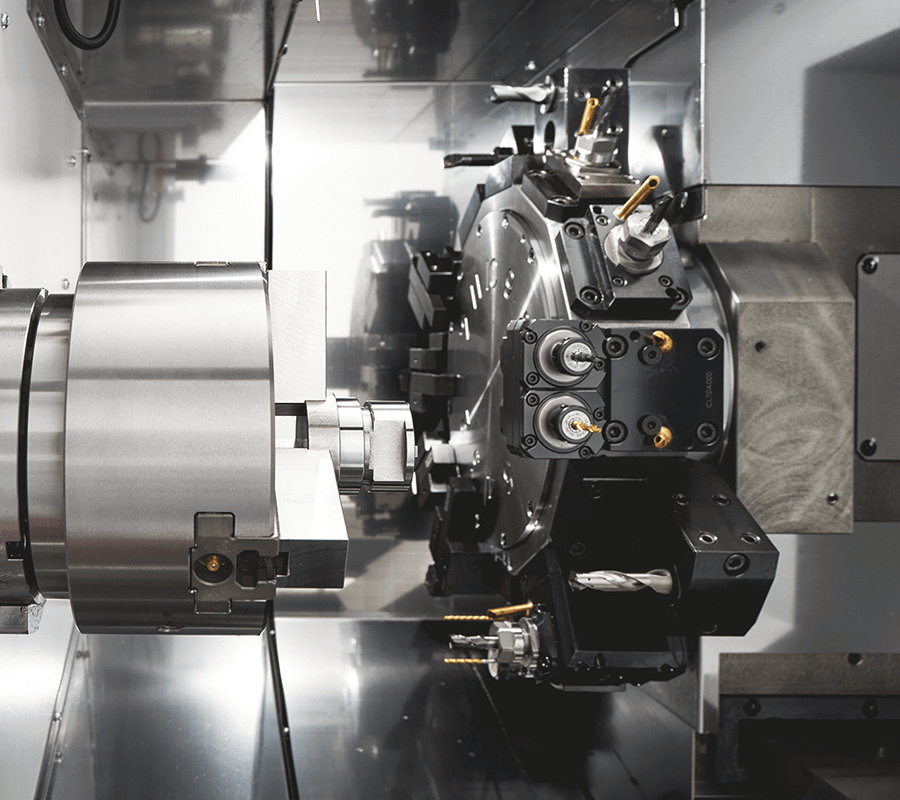

虽然是1个主轴1台转塔的简单构造，但可通过搭配动力卡盘以及选配后排式排屑机，与桁架式机械手组合，便可实现卡盘机的自动化生产线。
新设计的出发点是在增加重量的同时提高刚性
预留了桁架式机械手的安装底座，确保了主轴上部机械臂的插入空间，预留了机械手装置接口。

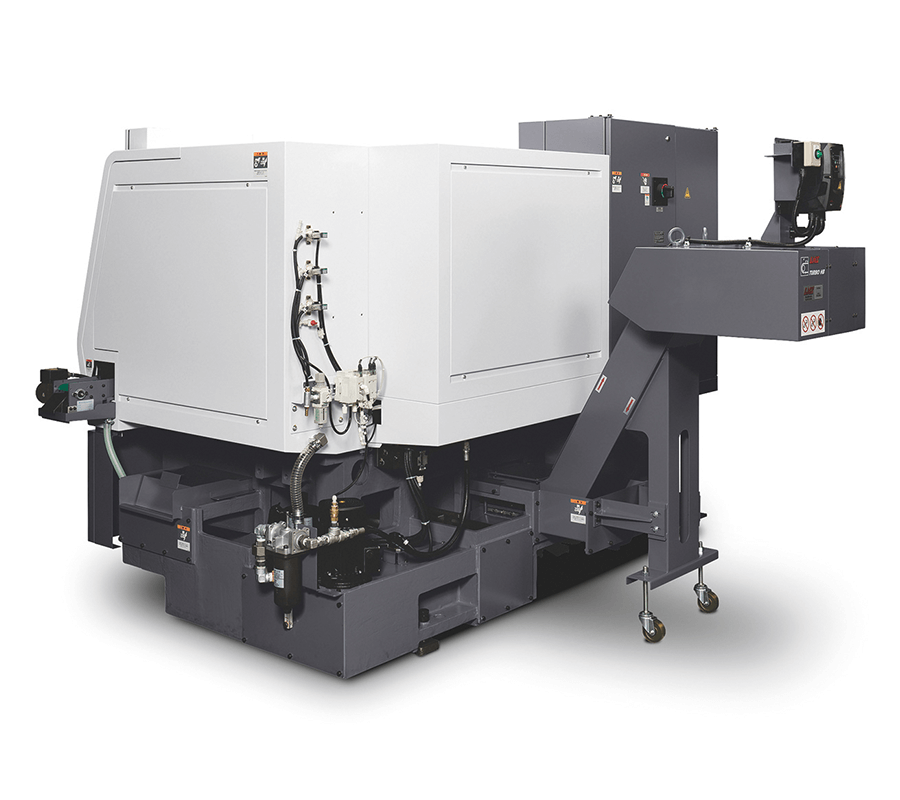

排屑机除了传统的侧排方式，也可满足后排式需求。
| 型号 | BNA-42CY | |
|---|---|---|
| 最大加工长度 | 200mm | |
| 标准加工直径（夹持径） | ø42mm | |
| 主轴数 | 1 | |
| 主轴旋转速度 | 60～6,000min-1 | |
| 夹头形式 | HARDINGE S20,DIN173E,B&S#22D,JPN34 | |
| 动力卡盘形式 | 5",6" 中空卡盘 | |
| 刀塔数量 | 1 | |
| 刀塔形式 | 12角刀塔 | |
| 使用刀具尺寸 | □20mm | |
| 刀具安装孔尺寸 | ø25mm | |
| 动力刀座安装数量 | Max.12 | |
| 动力刀座旋转速度 | 50～5,000min-1 | |
| 快速进给速度 | X轴 | 20m/min |
| Z轴 | 20m/min | |
| Y轴 | 12m/min | |
| 主轴电机 | 11/7.5/5.5kW（15％/15min/cont.） | |
| 动力刀座电机 | 2.8/1.0kW | |
| 电源容量 | 16kVA | |
| 机床高度 | 1,745mm | |
| 占地面积 | W2,260 × D1,433mm | |
| 机床主体重量 | 3,220kg | |
