排刀+转塔的最高峰 焕然新生的M32
通过结构解析，以追求强度与重量的最佳平衡的高刚性设计，大幅提升了作为加工关键的刚性。
· 通过采用了将作业性考虑在内的新型设计外罩，且支持最新NC装置与触摸屏的新型HMI操作面板，提升操作性与生产效率

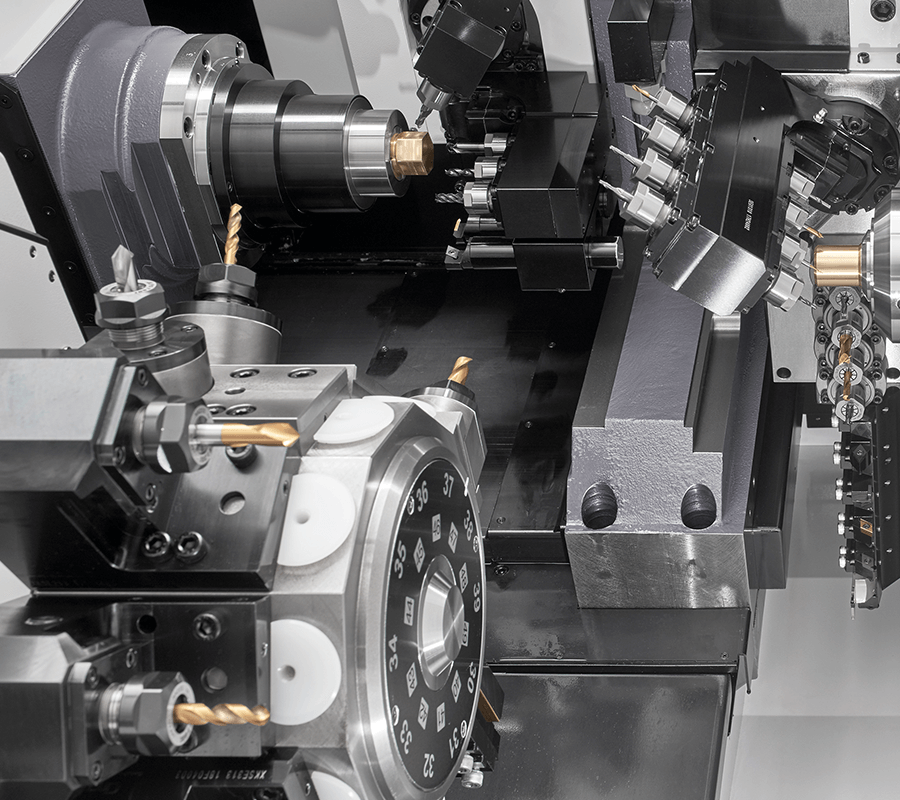

· 转塔旋转刀具采用单驱动，刀具焕然一新。也使各刀架的旋转刀具马达得到了强化

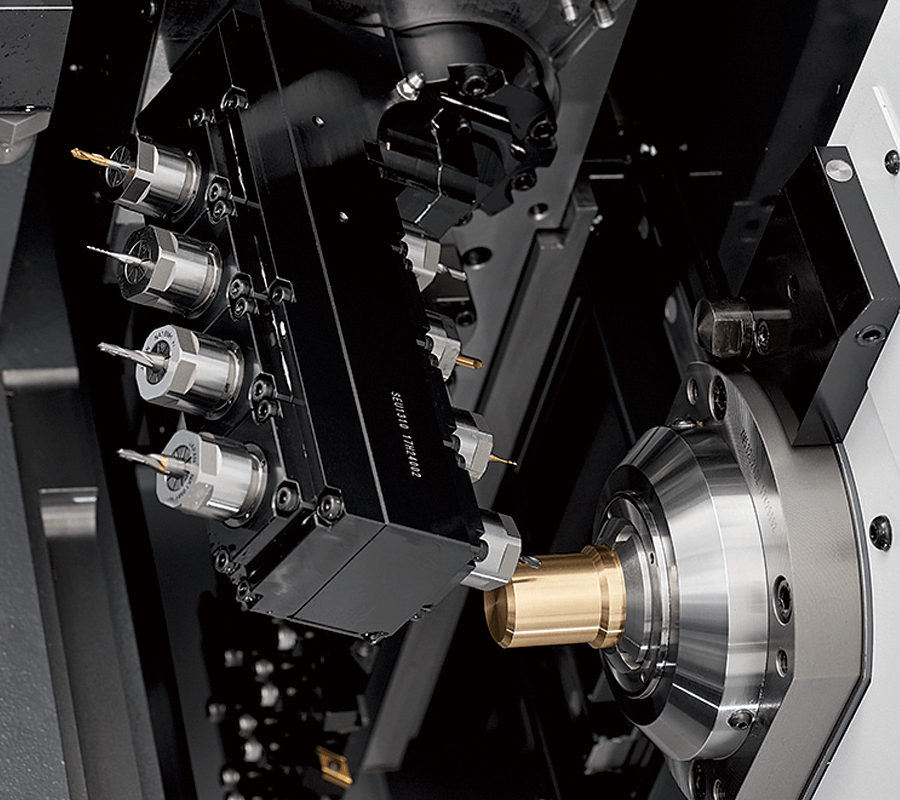

· 排刀型刀架上搭载了可以编程的B轴 （背面一侧45°、正面一侧105°）VIII型。背面刀架上搭载了3刀具角度可调整式轴 VII、VIII型。支持更为复杂的加工
· 应对（OP.）LFV模式1/2、模式3，可以降低各类加工中切削屑的相关问题，直线的加工面自不必说，还可以应对锥形、圆弧、钻孔、内径螺纹切削等情况
| 型号 | M32V | M32VII | M32VIII | |
|---|---|---|---|---|
| 最大加工径（D） | ø32mm（ø38mm OP） | |||
| 最大加工长度（L） | 320mm/1夹盘 | |||
| 正面最大钻孔直径 | ø12mm | |||
| 正面最大攻丝直径 | M12（切削攻丝） | |||
| 主轴旋转速度 | Max8,000min-1 | |||
| 背面主轴最大夹持直径 | ø32mm（ø38mm OP） | |||
| 背面加工最大钻孔直径 | ø12mm | |||
| 背面加工最大攻丝直径 | M12（切削攻丝） | |||
| 背面主轴工件最大伸出量 | 145mm（标准收集装置） | |||
| 背面主轴旋转速度 | Max.8,000min-1 | |||
| 排刀旋转刀具 | 最大钻孔直径 | ø8mm | ||
| 最大攻丝直径 | M8（切削攻丝） | |||
| 主轴旋转速度 | Max.9,000min-1 | |||
| 刀塔旋转刀具 | 最大钻孔直径 | ø12mm | ||
| 最大攻丝直径 | M12（切削攻丝） | |||
| 主轴旋转速度 | Max.6,000min-1 | |||
| 背面旋转刀具 | 最大钻孔直径 | ø8mm | ||
| 最大攻丝直径 | M6（切削攻丝） | |||
| 主轴旋转速度 | Max.6,000min-1 | |||
| 刀具安装数量 | 最大 | 25～27＋α | 23～31＋α | 30～36＋α |
| 车削刀具 | 5 | |||
| 交叉钻孔刀具 | 5～7 | 8（B轴刀具4把） | ||
| 排刀型刀架背面钻孔刀具 | － | 4（B轴刀具4把） | ||
| 刀塔数 | 10 | |||
| 背面刀架钻孔刀具 | 5 | 最大9 | ||
| 刀具尺寸 | 车刀 | □16mm | ||
| 钻套 | ø25.4mm | |||
| 快速进给速度 | X1,Y1,Z1,Z2,X3,Z3 | 32m/min | ||
| Y3 | － | 32m/min | ||
| X2 | 18m/min | |||
| Y2 | 12m/min | |||
| B1 | － | 50m/min | ||
| 电机 | 正面主轴驱动用 | 5.5/7.5kW | ||
| 背面主軸驱动用 | 5.5/7.5kW | |||
| 排刀旋转刀具驱动用 | 2.2kW | |||
| 刀塔旋转刀具驱动用 | 2.2kW | |||
| 背面旋转刀具驱动用 | 1.0kW | |||
| 空压装置 所需压力及所需流量 | 0.5MPa・110NL/min（恒定） | |||
| 机械主体尺寸 | W2,860 × D1,465 × H1,900mm | |||
| 重量 | 4,300kg | |||
| 额定功耗 | 24kVA | 25kVA | ||
| 全部负载电流 | 79A | |||
| 主断路器容量 | 100A | |||
