增加了Y2轴且进一步实现了高功能化的X型登场

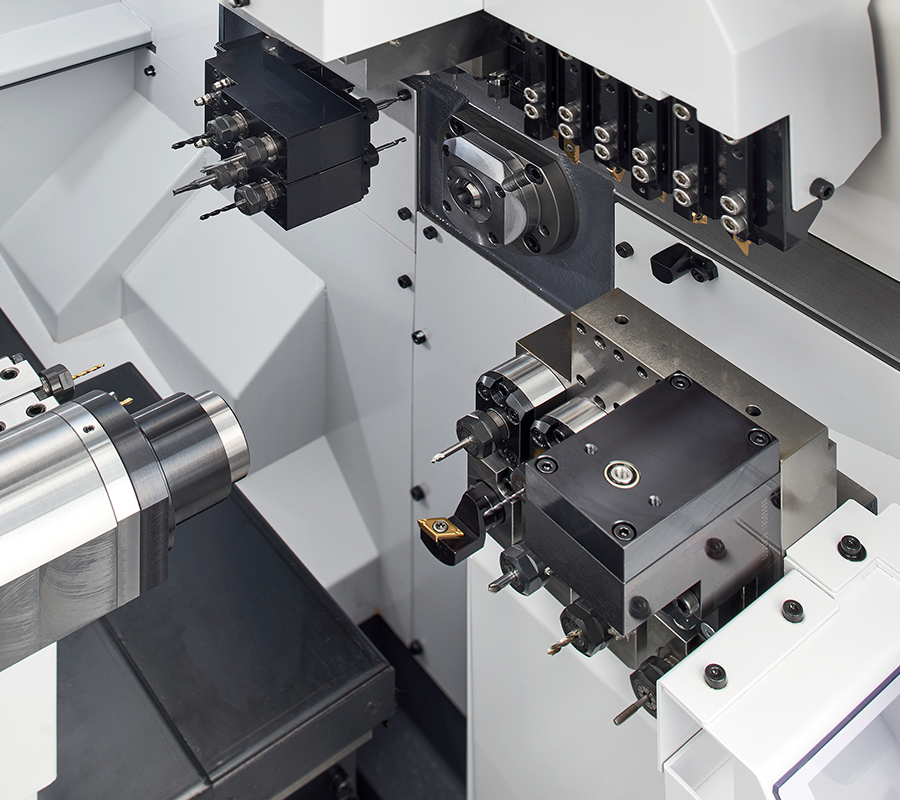

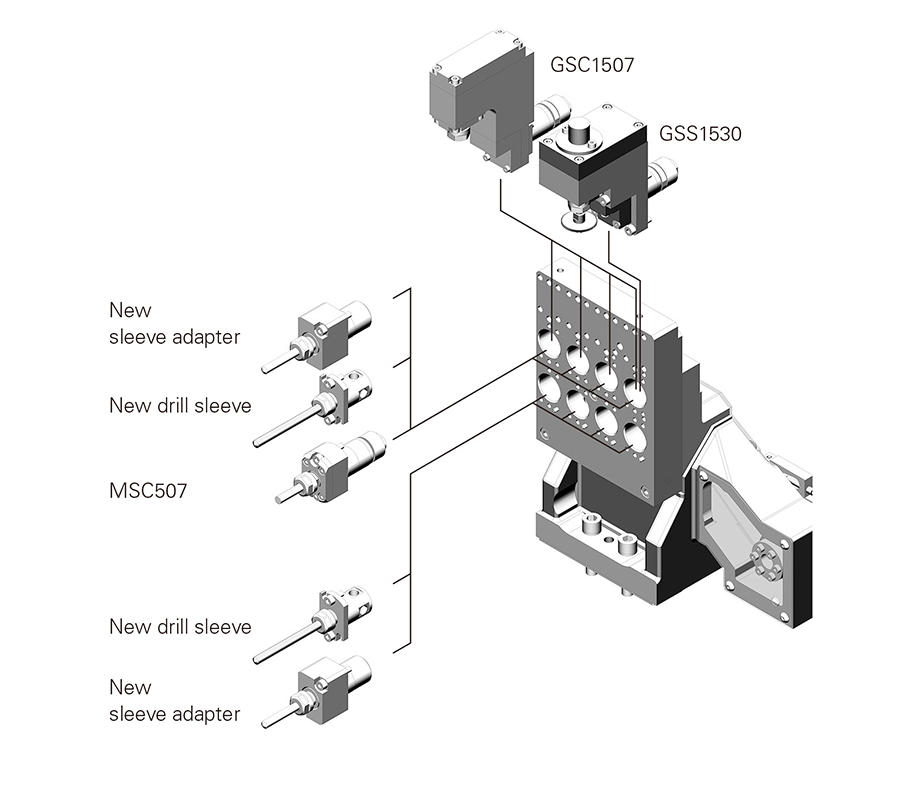

通过在背面主轴搭载Y2轴，强化背面加工。在提升工序分配自由度的同时，使刀具最大搭载数量提升到38根。

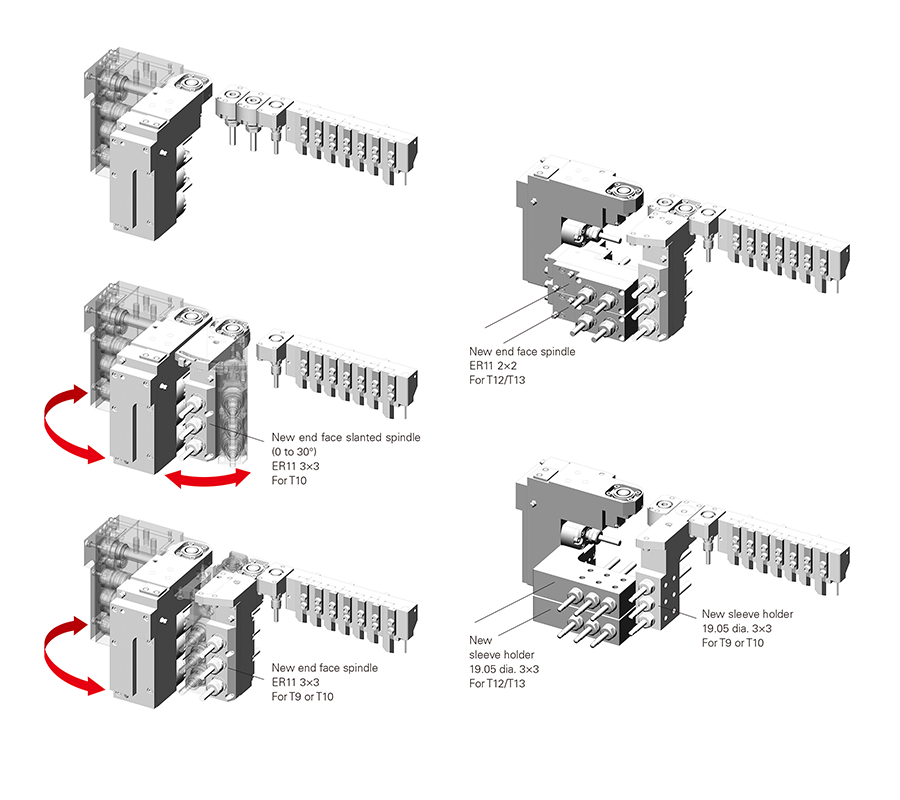

· 包括可以进行斜孔加工的“角度可调整式端面轴”在内，有着多种多样的刀具布局，可以应对各类加工
· 背面主轴的驱动方式采用内置马达，实现最高转速为12,000min-1。缩短加速、减速时间，提高了生产效率
· 切断切削屑的独立技术“LFV”应对模式1、模式2、模式3
| 型号 | L12X | |
|---|---|---|
| 最大加工径（D） | ø12mm | |
| 最大加工长度（L） | GB机 | 135mm/1夹盘 |
| GBL机 | 30mm | |
| 正面最大钻孔直径 | ø8mm | |
| 正面最大攻丝直径 | M6 | |
| 主轴贯通孔直径 | ø20mm | |
| 主轴旋转速度 | GB机 | Max.15,000min-1 |
| GBL机 | Max.12,000min-1 | |
| 背面主轴最大夹持直径 | ø12mm | |
| 最大突出长度 | 80mm | |
| 背面主轴工件最大伸出量 | 30mm | |
| 背面加工最大钻孔直径 | ø8mm | |
| 背面加工最大攻丝直径 | M6 | |
| 背面主轴旋转速度 | Max.12,000min-1 | |
| 排刀旋转刀具 | 最大钻孔直径 | ø5mm |
| 最大攻丝直径 | M4 | |
| 主轴旋转速度 | Max.10,000min-1 | |
| 背面旋转刀具 | 最大钻孔直径 | ø5mm |
| 最大攻丝直径 | M4 | |
| 主轴旋转速度 | Max.9,000min-1 | |
| 刀具安装数量 | 最大 | 38把 |
| 刀塔车削刀具 | 7 | |
| 刀塔旋转刀具 | 6～17 | |
| 正面钻孔刀具 | 标准2把、最大11把 | |
| 背面钻孔刀具 | 8（17） | |
| 刀具尺寸 | 车削刀具 | □10mm、□12mm（OP） |
| 钻套 | ø19.05mm | |
| 快速进给速度 | 全軸 | 35m/min |
| 电机 | 正面主轴驱动用 | 2.2/3.7kW |
| 排刀旋转刀具驱动用 | 0.75kW | |
| 背面主轴驱动用 | 0.75/1.5kW | |
| 背面刀具台旋转刀具驱动用 | 0.5kW | |
| 额定功耗 | 8kVA | |
| 全部负载电流 | 22A | |
| 主断路器容量 | 40A | |
| 空压装置 | 所需压力 | 0.5MPa |
| 所需流量 | 55NL/min（恒定） | |
| 机械主体尺寸 | W1,840 × D970 × H1,710mm | |
| 重量 | 2,200kg | |
